KRÖNIKA: Maglev - Något för Sverige?

Av Fredrik Larsson 13 Augusti 2009

182 kommentarer

Följ @yimbysthlm

Nätverket YIMBY stöder utbyggnaden av höghastighetståg i Sverige. Däremot har vi inte tagit ställning till valet av teknik. I denna krönika redovisar YIMBY-medlemmen Fredrik Larsson sin syn på varför han tycker att Sverige borde satsa på Maglev-tekniken. Vad tycker du? Diskutera gärna i kommentarerna.

Göteborg C- Stockholm C på en timme. Tåg som har en punktlighet på 99,989%. Lägsta möjliga buller och energiåtgång. Låter det lockande? Då bör du fortsätta läsa.

Hade vi i Sverige haft en höghastighetsbana hade jag aldrig skrivit den här artikeln då ingenting pekar på att Maglev skulle vara så effektivt att det skulle löna sig att byta ut befintlig räls eller bygga en konkurrerande bana. Nu är inte läget så utan istället har Banverket långt gångna planer på att bygga ut konventionell höghastighetsbana mellan Stockholm och Göteborg med förlängning till Helsingborg/Malmö från Jönköping, totalt 640km, men inget är byggt eller beslutat än.

Antal stationer är inte klart än men man pratar om Göteborg, Mölndal, Mölnlycke, Landvetter flygplats, Bollebygd, Borås, Ulricehamn, Jönköping, Tranås, Mjölby, Linköping, Norrköping, Vagnshärad, Skavsta/Nyköping, Järna, Södertälje och slutligen Stockholm på sträckan Stockholm-Göteborg. Av dessa kräver de flesta åtminstone nya eller rejält ombyggda stationer. I princip hela vägen pratar vi om helt ny järnväg- När vi står framför en sådan gigantisk investering så menar jag att det är givet att man skall titta på alla möjliga alternativ och ett av dessa är Maglev som jag tänkte presentera utförligare.

Hur fungerar Maglev?

Maglev är en tågtyp som skiljer sig mycket från traditionella tåg. Istället för att drivas fram med motorer och rulla på räls lyfts tåget upp magnetiskt mot banans undersida och drivs framåt eller bromsas med ett alstrat växelströmsfält. Metoden kallas magnetisk leviation, härefter kallad Maglev.

Ingen fysisk kontakt mellan tåg och räls sker och framdrivningen sker genom att elektromagneter attraherar varandra. Själva motorn som är. Tågen är förarlösa och styrs från en central. För att veta var tågen befinner sig finns två oberoende system som håller koll på tågen med en centimeters noggrannhet.

Det finns idag två välutvecklade lösningar för att få tåget att sväva, en utvecklad i Japan av bland annat Central Japan Railway Company och en teknik utvecklad av Transrapid, ett konsortium bestående av bland annat ThyssenKrupp och Siemens. Jag fokuserar på den senare tekniken då den är de enda som är i kommersiell drift, men därmed inte sagt att den japanska tekniken inte kan vara ett alternativ för Sverige.

Tågen har i princip inga rörliga delar på tågen utan själva motorn, en så kallad linjärmotor, sitter under banan och är därmed skyddad mot snö och is. Om ett strömavbrott inträffar har tåget ett batteri som kan mjuklanda tåget eller köra det fram till nästa station genom att ta över drivningen från rälsen. Som en extra försäkring är tåget konstruerat för att kunna glida fram på rälsen om båda drivsystemen slutar fungera. Då tåget inte har några hjul, bromsar, motorer, växellådor, boggier och dylikt, och inte heller några heta komponenter såsom strömriktare, brytare och transformatorer blir tågen mycket lättare. Dessutom är inte Maglev speciellt väderkänslig. Trots tyfoner går banan i Shanghai.

En TR08 Maglevtåg som används i Shanghai väger 149,5 ton för tre sektioner som ger 310 sittplatser. Enligt Wikipedia väger X2000 med 204-318 sittplatser 269-365 ton. Per sittplats beräknas Maglev väga 550kg och höghastighetståg 930kg. Låg vikt är positivt både för acceleration, inbromsning och energiförbrukning. I Shanghai tar det bara 2:09 min och 5km att accelerera upp till 300km/h medan det för ICE tar hela 28km. Räknar man på det kommer man fram till att Maglev har en acceleration på cirka 0,7m/s^2.

Möjliga restider

Vilka restider kan man då förvänta sig? I tabellen nedan är accelerationen och inbromsningen satt till (-)0,7m/s^2 (viss osäkerhet kring siffran finns, jag har utgått ifrån banan i Shanghai), avståndet mellan Göteborg och Stockholm; 471km (bilvägen, gissningsvis blir det något kortare med tåg) och de tio stoppen Landvetter, Borås, Ulricehamn, Jönköping, Tranås, Linköping, Norrköping, Skavsta/Nyköping, Södertälje och Stockholm. Tågen antas för enkelhetens skull hålla full hastighet överallt även genom stationer den inte stannar vid.

Göteborg-Jönköping direkt hade med 500km/h i timmen tagit 21 minuter. Jönköping-Linköping hade tagit 18 minuter och Linköping-Stockholm 27 minuter. De 613 kilometrarna mellan Malmö och Stockholm skulle ta cirka 66 minuter med ett direkttåg utan stopp. Tåg från Göteborg med stopp i Jönköping, totalt 438 km och långtifrån rakaste vägen skulle gå på 62 minuter, en bra bit fortare än rakaste vägen via Västkustbanan som är klar först år 2025.

Det rödmarkerade alternativen är min rekommendation där det finns en balans mellan korta restider och den kostnad högre hastigheter innebär i form av buller, energi med mera.
Alternativet att bygga konventionella höghastighetståg hade gett följande restider från Stockholm enligt Banverket:

Nyköping: 0:36
Norrköping: 0:51
Linköping: 1:03
Jönköping: 1:21
Göteborg: 2:00
Värnamo: 1:54
Malmö: 2:41

Befintliga banor

I dagsläget finns två större Maglevlinjer, en kommersiell i Shanghai - Kina och en testanläggning i Lathen, Tyskland.

I Shanghai går linjen mellan den internationella flygplatsen Pudong och tunnelbanestationen Longyang. Linjen började byggas i mars 2001, VIP körning i slutet av 2002 och kommersiell drift från 1 januari 2004. Banan är byggd på det antagligen sämsta möjliga underlaget, nämligen sjö/flodbotten då Shanghai ligger precis vid floderna Huangpu och Chang Jiangs utlopp. Man tvingades påla ner till 80 meter vid varje fundament för att banan skulle stå stabilt och varje fundament kräver nio till sexton pålar. Vidare är banan dimensionerad att klara en jordbävning på 7,5 på Richtersskalan. De 30 kilometrarna avverkas på endast 7 minuter och 20 sekunder med en topphastighet på 431km/h. Initialt hade man en punktlighet på 99,7 % och är nu uppe i otroliga 99,989%. Under tester har omodifierade tåg varit uppe i 501km/h men på den korta sträckan finns ingen poäng att köra så fort. Banan inklusive tre tågset, träning av personal och två stationer kostade 8,57 miljarder svenska kronor (1 januari 2004 växelkurs), vilket var vad man budgeterat.

Under året jag bodde i Shanghai åkte jag med tåget ett antal gånger och min personliga uppfattning är att tåget är tystare, har bättre komfort, mindre vibrationer och krängningar än allt annat jag har åkt vilket inkluderar X2000, Regina, ICE, SJ:s vanliga Intercity, diverse pendeltåg med mera. Jag behöver väl inte nämna att det är en maffig känsla att bokstavligen flyga fram över marken och bilarna i 431km/h?

En förlängning till Shanghai Expo, Hong qiao:s flygplats och vidare till Hangzhou, totalt ca 170-200km, har godkännts, stoppats och verkar vara på gång igen.

Den andra banan ligger i Tyskland och har varit i drift sedan 1984. Under den tiden har de utvecklat nya tåg kontinuerligt och testat dem på den 31,7km långa banan i både kurvor och på rakor. Allmänheten har kunnat prova tågen och de har haft totalt en halv miljon passagerare.

En dubbelspårig bana mellan München och Münchens flygplats på 38km var utredd och beslutad men stoppades då kostnaderna enligt Deutsche Bahn (DB)ökade från 1,85 miljarder euro till ca 3,2 miljarder euro. Den stora kostnadsökningen hade inget med maglevtekniken att göra utan handlade främst om stora kostnader för byggandet av totalt 8,5km tunnlar i centrala München och dessutom verkar DB ha lagt på 50 års driftskostnader. Jämförelsevis kostar Stockholms citybana på sex kilometer 16 miljarder kronor.

I Storbritannien finns det ambitiösa och utredda planer för att bygga totalt ca 800km Maglevbana mellan London ända upp till Glasgow. Projektet kallas UK Ultraspeed och de tre stora politiska partierna har lovat att utreda vidare om Maglevtekniken. En fördel med det projektet är att man kan bygga 200km kortare spår och köra rakt över bergskedjan Penninerna.

Skillnader mellan Maglev och TGV/ICE

Ett stort problem med snabbare tåg är att man behöver väldigt raka banor eftersom man fyrdubblar kurvradien om man dubblar hastigheten. Maglev kräver halva kurvradien jämfört med vanliga ICE/TGV-tåg för att de omsluter "rälsen" på tre sidor, precis som en modern bergochdalbana ,och undviker därmed att trilla av spåret. Fransmännen bygger för tillfället sina nya banor med en kurvradie på sju kilometer för att kunna hantera snabbare tåg i framtiden. Banverket verkar även de inställda på sju kilometers kurvradie.

Transrapid kräver följande radier:

Minimiradie: 350 meter
200 km/h: 705 meter
300 km/h: 1600 meter
400 km/h: 2 825 meter
500 km/h: 4 415 meter

Med andra ord kan man välja om man vill bygga en Maglevbana som kan köra i upp till 300km/h och klara sig med 1,6 kilometers kurvradie mot banverkets planerade sju eller dimensionera banan för en högre hastighet (upp till 500km/h) och ändå klara sig med en snävare kurvradie.

Vanliga godståg klarar inte mer än 1 % lutning men TGV/ICE klarar upp till 4 %. Maglev är lättare och påverkas inte av friktion för att komma upp för backar eller bromsa och klarar 10 % lutning. Med andra ord så hade vi inte behövt bygga en tunnel genom Hallandsåsen (som lutar ca 6%), som i dagsläget är klar till ca 60 % och när den förhoppningsvis är klar 2015 har tagit 22 år att bygga och kostat minst 10,5 miljarder.

Maglev och TGV/ICE behöver med andra ord inte byggas i samma tågkorridorer. Antingen kan man välja att lägga raka spår med Maglev för att kunna få en hög topphastighet eller göra banan billigare genom att gå runt hinder istället för att borra tunnlar eller bygga broar.

Det är ganska stor skillnad på vanlig tågräls och räls för höghastighetståg. När tågen kommer upp i 320km/h så är det inte okej med små avvikelser i rälsen. I Tyskland har man löst det genom att gjuta hela banvallen istället för att som i Sverige bygga upp banvallen men sten etc.

Regionförstoring

Ett av de populäraste orden hos politiker är regionförstoring vilket bland annat betyder att företag kan få fler möjliga medarbetare och vice versa eftersom man kan pendla mellan arbetsplatsen och hemmet. Det handlar inte bara om arbete utan också om att kunna besöka vänner och göra saker på sin fritid utan att slösa bort mycket tid på transporter. Runt en timme pendling per riktning brukar smärtgränsen hos många ligga vilket gör att trots en konventionell höghastighetsbana mellan Stockholm-Göteborg så går det inte att pendla mellan till exempel Jönköping-Stockholm då det skulle ta 1:21 enligt Banverket.

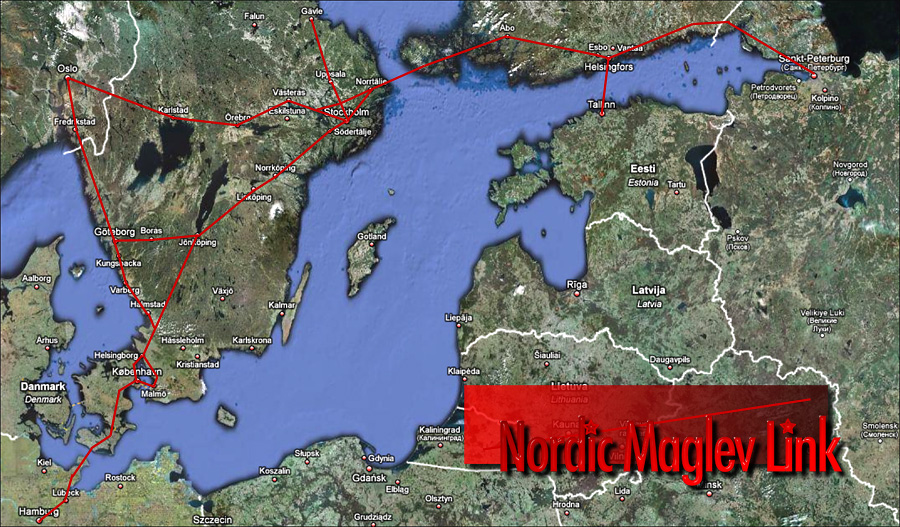

Föreställ dig att man genomför en utbyggnad av Maglev som skisserat ovan. Det betyder att man kan bo i centrala Göteborg och pendla dagligen till Stockholm utan några större besvär. Till och med Malmö-Stockholm skulle ligga vid vad man orkar med att pendla per dag. Bosätter man sig i t.ex. Jönköping så kan man nå Göteborg, Malmö, Stockholm och alla orter som ligger däremellan på under 45min. Snacka om regionförstoring!

Effekten skall inte underskattas, tittar man på orter som har växt rejält de senaste 50 åren så ser man att exempelvis Kungsbacka och Mölndal har växt mycket då de har fått goda kommunikationer, både med tåg och med motorväg. Vidare har Malmö fått en rejäl tillväxt av Öresundsbron. Både Sverige och framförallt världen kommer ha en befolkningsökning framöver i storstadsregioner och blir vi fler så blir bra kommunikationer mer lönsamma.

Flyg

Inrikesflyget är en av de näringar som skulle påverkas mest negativt av en Maglevutbyggnad. Bromma skulle kunna stängas och bebyggas med tät stad och i princip alla mindre flygplatser i södra Sverige skulle kunna användas till annat än inrikesflyg. Miljön skulle givetvis gynnas av detta,liksom de som är utsatta för buller. Större flygplatser som Arlanda, Landvetter och Sturup skulle få flera lediga flygtider och behovet av nya terminaler och landningsbanor skulle minskaförsvunnit. Jämfört med tåg så är flygets nästan enda fördel att det går snabbare. Med maglev så försvinner den fördelen och flygets alla nackdelar i form av buller, miljöförstöring och ytockupation, skulle kunna minskas.

Diagrammet ovan visat att det krävs under två timmar restid med tåg för att kunna slå ut flyget helt. Med TGV/ICE teknik klarar man precis den tiden mellan Göteborg-Stockholm men inte Stockholm- Malmö som tar 2:41 enligt Banverket. Vill vi få bort inrikesflyget på lite längre sträckor så är Maglev ett bättre alternativ.

Godståg

Maglev kan i dagläget inte köra containers eller bulkgods men enlig Tranrapid kan man köra lättare specialcontainrar på upp till 15 ton. Banverket har i sin utredning ”Svenska höghastighetståg” (sidan 9-10) inte heller tänkt ha någon kapacitet för vanliga godståg utan endast speciella lättare godståg. Den stora vinsten oavsett vilket system man väljer är att man frigör kapacitet på befintliga spår.

Ekonomi

Maglev är inte speciellt billigt. Tranrapid själva hävdar att det är lika dyrt att bygga Maglev som konventionella höghastighetståg. De 30 kilometrarna i Shanghai kostade som tidigare nämnt 8,57 miljarder svenska kronor. Per kilometer blir det 286 miljoner. Siffran är dock inte speciellt överförbar till svenska förhållanden då det ingick en stor station hopbyggd med en flygplats, en stor station hopbyggd med tunnelbanan och tidigare nämnda träning av personal, tre tågset och kanske framförallt; väldigt svåra förhållanden att bygga på. Lägre pris på grund av att man köper en stor mängd tåg och räls är rimligt att anta. Skulle man ändå applicera den siffran på svenska förhållanden skulle sträckan Stockholm-Göteborg hamna på 133 miljader. Lägg till sträckan till Malmö och man är uppe i 183 miljarder för de 640 kilometrarna. I första fallet skulle man få 31 stationer och 47 stycken tåg. Det är uppenbarligen alldeles för mycket, runt 10-11 stationer på den sträckan och 20-25 tåg hade räckt.

Jämförelsevis kostar t.ex. den enkelspåriga Botniabanan, byggd för 250km/h, just nu 15,5 miljarder för 19 mil. Europabanan och Götalandsbanan beräknas kosta mellan 93-150 miljarder byggd med konventionell räls, med en kilometerkostnad mellan 127-207 enligt näringslivets uträkning. Underhållet för banor beräknas till 70000 euro per km och år, vilket ger en årlig kostnad på närmare 500 miljoner för 640km

Enligt en artikel i Ny teknik har företaget Max Bögl som byggt delar av banan i Shanghai utvecklat en ny metod för att bygga bana som gör den 30% billigare. Fler metoder för att göra banan billigare och bättre är under utveckling.

Maglev har mycket lägre servicebehov då det är färre delar som slits ut eller kan gå sönder. Transrapid räknar med att servicekostnaderna är hela 66 % lägre för deras Maglev jämfört med ICE.

Tittar man på sträckan Göteborg-Jönköping så har man väldigt kuperad terräng att hantera. Småländska höglandet är inget snällt område heller. Med konventionella tåg tvingas man bygga många tunnlar och broar för att hålla sju kilometers kurvradie men med Maglevs förmåga att klara snävare kurvradier och större lutningar så skulle man klara sig med ytterst få dyra tunnlar och broar. In till Jönköping från Göteborgshållet tvingas vägen gå i en rejäl kurva för att komma ner till hanterbara 7 % lutning. Det är mer än vad TGV/ICE kan klara av så där tvingas man troligen göra en lång tunnel. Maglevs förmåga att ta hela 10 % lutning skulle räcka för att kunna gå rakare fram. Vidare så är det lättare att lösa planskildhet mellan vägar och banan med Maglev än med TGV/ICE då det helt enkelt bara är att höja upp banan.

De rörliga kostnaderna för Maglev ser ut att bli lägre än alternativet då det krävs mindre dagligt underhåll, tågen kan köra fler personer i timmen och inga lokförare behövs. Styrsystemet är väldigt automatiserat och UK Ultraspeed räknar med att endast 45 operatörer krävs. Deras 800km beräknas kosta ca 16-20 miljarder pund, innan Max Bögls prissänkning, vilket ger en pris på runt 238-297 miljoner kronor per kilometer.

I en rapport från Dornier Consulting kommer de fram till att Maglev är dyrare att bygga men efter 30 år har en lägre totalkostnad. Med en optimering av Maglev så antar de att totalkostnaden kan bli lägre redan efter 15 år.

På www.maglevboard.net tipsades om två tyska undersökningar som kom fram till följande om anläggningskostnad för Maglev vs. Höghastighetståg.

Framtiden

Med Gröna tåget kan tiden mellan Stockholm och Göteborg sänkas till 2:30 på befintliga banor. Med helt nya banor sänks restiden med endast 30 minuter eller 20 %. Det kan bli svårt att övertyga de som skall betala för byggandet av banan att den är absolut nödvändig och kommer ge de stora effekter man är ute efter. Det finns möjligheter att höja hastigheten på konventionella tåg, till exempel genom att göra tågen lättare, med starkare motorer, lägre luftmotstånd och så vidare men man får mer och mer problem med friktionen mellan tåget och räls och ledningar.

YIMBY

Någon har kanske nu börjat fundera på vad allt detta har med YIMBY att göra? Förutom att YIMBY tidigare har tagit ställning för höghastighetståg så gynnar det våra mål. Snabba kommunikationer är i högsta grad YIMBY och det vi strävar efter. Det kommer bli mer eftersträvansvärt att bo nära en tågstation och där kommer vår vision om täta trivsamma städer att bli mer och mer intressant. Vem vill bo på en timmes bilavstånd till Stockholm central när man på samma timme kan nå hela södra Sverige?

Slutord

Idag vet ingen om Maglev eller "vanlig" höghastighetsjärnväg är effektivast totalt när man räknar med restider, driftskostnader, anläggningskostnader med mera då det inte har gjorts någon utförlig analys. Maglev har framförallt en hög byggkostnad och icke-kompabilitet med befintlig räls emot sig men har fördelar i form av mindre behov av tunnlar, raka spår etc som gör byggkostnaden annorlunda jämfört med TGV/ICE. Maglev har också lägre driftskostnader, regionalförstoringseffekter som är större än TGV/ICE, samhällsekonomiska effekter som kortare restider och miljömässiga effekter som större konkurrent till flyget med mera. Det är inte helt omöjligt att man klarar sig initialt med enkelspår på vissa sträckor med Maglev på grund av bättre acceleration, högre hastighet och bättre bromsning vilket sänker kostnaden rejält.

Givetvis borde en utredning göras om man planerar att göra en investering på ca 93 000-300 000 miljoner som kan ta närmare 20 år att bygga och användas i kanske hundra år.

Skulle några fakta vara felaktiga eller källhänvisning saknas så ber jag om ursäkt och hoppas att ni säger till så det kan rättas till.

En inte speciellt opartisk men intressant film:
http://www.parallaxfilm.com/promo/maglev/

Tycker du att Maglev borde utredas vidare? Då kan du göra följande:

Gå med i Facebook-gruppen

Gå in på Hemsidan http://byggmaglevisverige.wordpress.com/
Maila regeringens utredare Gunnar Malm eller infrastrukturminister Åsa Torstensson.

Länktips:

Transrapids hemsida
Wikipedia om Shanghai Maglev
Wikipedia om Transrapid
Tyska Wikipedia om Transrapid
Internationellt forum för Maglev
UK Ultraspeed, och deras utförliga utredning
Donnier Consultings rapport om Maglev

Höghastighetståg i Sverige:

Nya tåg i Sverige - Affärsmässig analys
Banverket om Svenska Höghastighetsbanor
Götalandsbanan
Höghastighetståg - Utveckling mot modern tågtrafik i Sverige
